智能音乐打铃系统开发:(四) PCB设计与外壳

对于一个搞软件的个人开发者来说，如果硬件方向算是有难度的话，那PCB就更难了，而外壳就是一个天大的任务了。

一、PCB 设计

要自己做香橙派这样的开发板的话，自己知道是不可能的了。开始时自己自己也是没有计划做PCB的，就是从香橙派开发板的2.54插针上引出线到音乐输出接口，到RTC模块，到LED指示灯就可以了，但要做成一个能用的东西真不行，就是简单的三个LED指示灯，这样做也不行，固定不稳定，飞线乱的没法看，好在现在嘉立创的EDA软件免费又好用，还能免费打样。所以就简单学习了一相PCB设计，计划设计一个底板，用排母连接开发板的排针，音频接口焊接在底板上，RTC模块可以用排针排母连接，也可以焊接，数码管模块计划是焊接到底板上，这样就没有飞线了。前前后后PCB也打样了好几版本，一直在不停的修改。本来无图无真相应该上图的，但感觉图片占文章版面太大了，感觉不是非常必要了。

二、外壳与面板

找到合适的外壳也不是简单的事，前前后后已经找了三种铝合金型材的外壳，日前没有找到比较完美的外壳，现在第三个正在磨合中。可能主要还是不知道项目有没有前景，不想去冒险投资吧。
自己在做的时候，发现钻个简单的孔也许还行，但铝合金面板开孔对我说太难了，倒是有工厂可以做，但PCB什么的现在也定不了型，工厂做有量的话还可以，没量成本太高了。
还好发现嘉立创可以打印面板，材料可以是亚克力的和薄膜的，用嘉立创的EDA软件就可以设计面板，我选择了亚克力材料，最后出来的效果感觉还不错，不过由于自己的设计错误也还是有些问题，整个方案还没有完全定型，最后再做面板吧。
2024年3月7日，今天发现面板设计软件没有打印功能，如果我能打印在纸上然后剪下来测试一下也许能更好的试错，希望嘉立创增加打印功能，包换PCB，最好也增加打印功能，按真实的尽寸打印，这样能提前试错。

20240311 最新进展

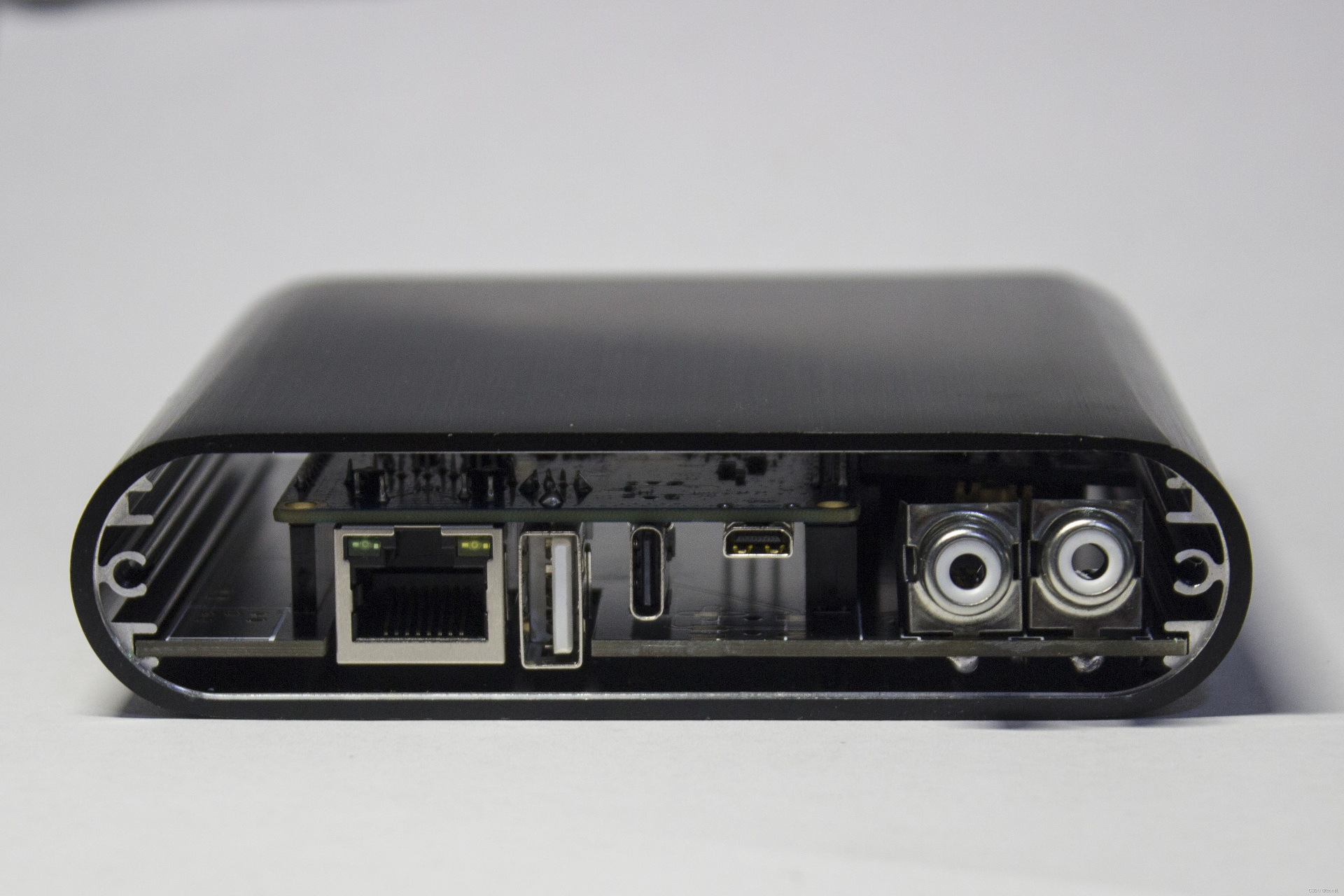

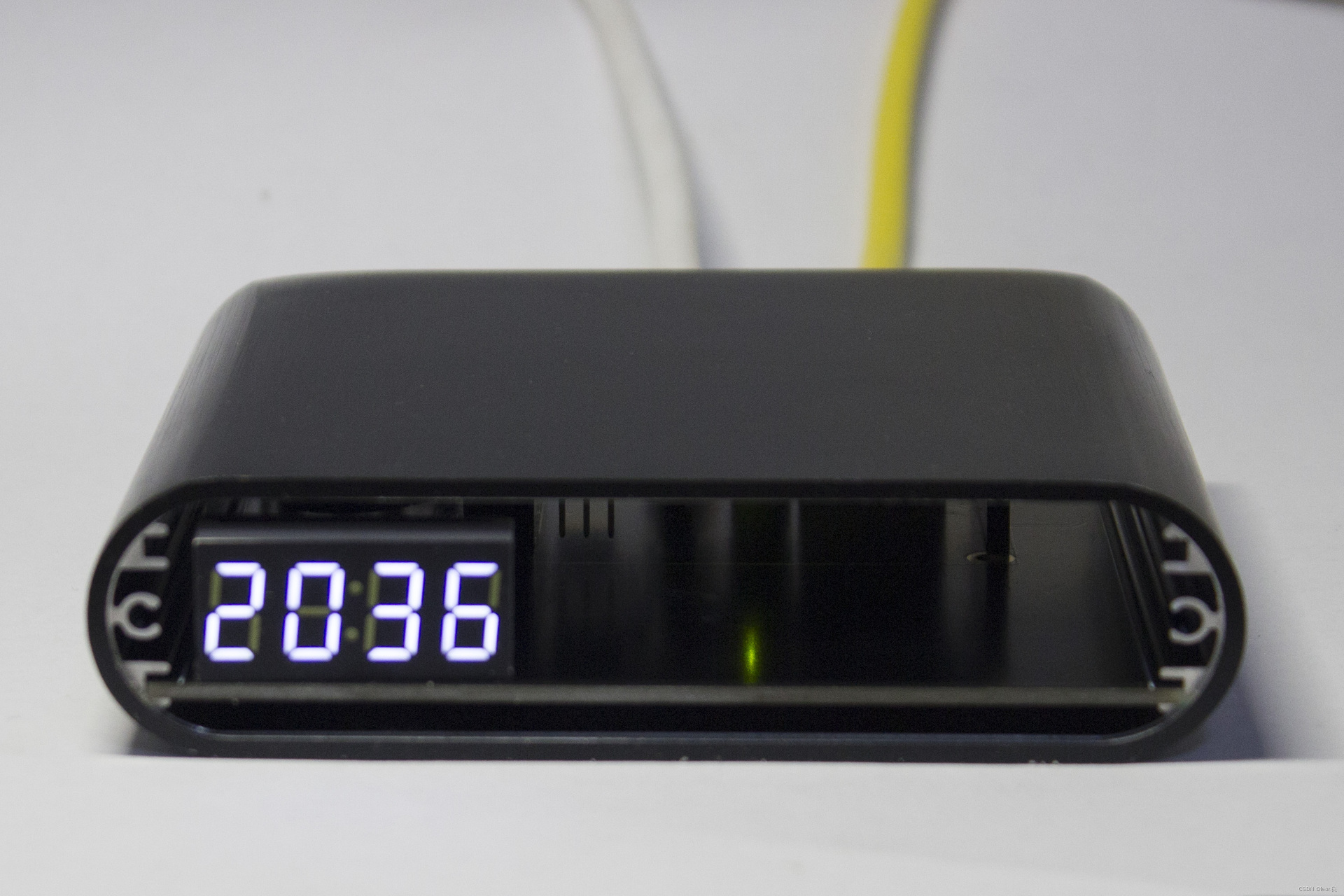

图片是打样的PCB底板，上面插了开发板、RTC模块和自己做的数码管模块还有音频输出接口，很简单的东西，好久没焊过板子了，快不会了。还差个前后面板，下一步嘉立创半透明亚克力打印吧。
